Motor con caja reductora y Encoder JGA25-370 12V 35RPM

El Motor DC con encoder y caja reductora 25GA – 12V 1000 RPM es  ideal para proyectos de control de velocidad o posición en lazo cerrado, como: péndulo invertido, robot móvil autónomo, servomotor DC, faja transportadora y más. El dispositivo está compuesto de tres partes: el motor DC, la caja reductora y el encoder de cuadratura. El motor DC trabaja a un voltaje nominal de 12V. La caja reductora de metal cumple la función de reducir la velocidad de entrada y aumentar el torque de salida. El motor y la caja reductora están fabricados en metal para una mayor durabilidad y resistencia. El encoder sirve como un sensor de velocidad y sentido de giro, funciona utilizando dos sensores de efecto Hall.

El motor DC funciona con voltajes entre 5V a 12V, el torque y velocidad de salida varían de acuerdo al voltaje aplicado. Al trabajar con el voltaje nominal de 12V, la velocidad angular de salida será de 1000RPM (revoluciones por minuto). Para trabajar con un microcontrolador como Arduino, PIC, Teensy, Nodemcu o Raspberry Pi necesitaremos utilizar un driver de potencia y una fuente de alimentación externa. No recomendamos utilizar la salida de 5V de nuestro Arduino, ni tampoco alimentar el motor con el puerto USB de la PC, esto debido a que la corriente que necesita el motor es mayor a la que estos dispositivos pueden entregar.

El encoder está conformado por un disco magnético multipolo unido al eje del motor DC y por dos sensores de efecto Hall. Cuando el motor DC gira, el disco magnético también gira y los polos magnéticos del disco van pasando frente a los sensores hall que emiten un pulso digital («tick») cada vez que detectan un polo magnético positivo. Como el disco posee 22 polos alternados, entonces por cada vuelta cada sensor hall emitirá 11 pulsos o «ticks». Los dos sensores hall (A y B) están desfasados 90º y sus salidas tipo onda cuadrada también estarán desfasadas 90º, a esto se le conoce como encoder de cuadratura. El desfase de ondas es útil para detectar el sentido de giro del motor, pues al girar en un sentido la onda A precederá a la onda B y en el otro sentido de gira la onda B precederá a la A. Para trabajar con Arduino se recomienda usar pines de interrupciones.

CARACTERÍSTICAS:

• Modelo JGA25-370 9V 35RPM.
• Velocidad: 35 RPM.
• Torque: 4 Kg/cm.
• Diámetro del eje: 4mm.
• Dimensiones: 56mmLx25mmD.
• Voltaje de alimentación del motor: 5V – 12V DC
• Voltaje de alimentación del encoder: 3.3V – 5V DC
• Consumo de corriente sin carga: 100mA
• Consumo de corriente nominal: 300mA
• Consumo de corriente eje detenido: 1000mA (Pico)
• Encoder: Hall de dos fases
• Resolución Hall: Hall x Ratio 34.02 = 341.2 PPR
• Diámetro del eje: 4 mm, eje en forma de D
• Diámetro exterior de la carcasa: 25 mm
• Dimensiones: D25mm*L71mm
• Peso: 95 gramos

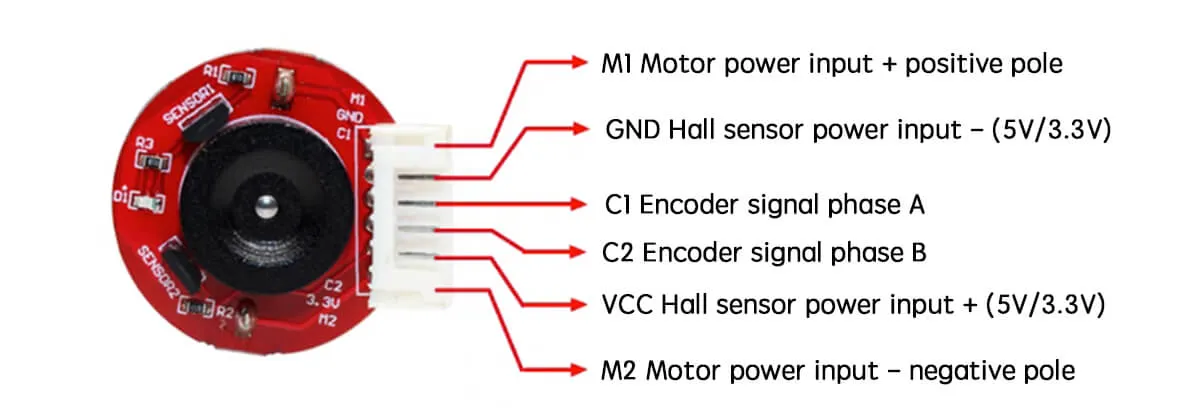

PINES:

• Pin 1: (Vmot-) Terminal Motor –
• Pin 2: (GND) Encoder GND
• Pin 3: Salida Encoder fase A
• Pin 4: Salida Encoder fase B
• Pin 5: (3.3 V o 5 V) Encoder VCC
• Pin 6: (Vmot+) Terminal Motor +
