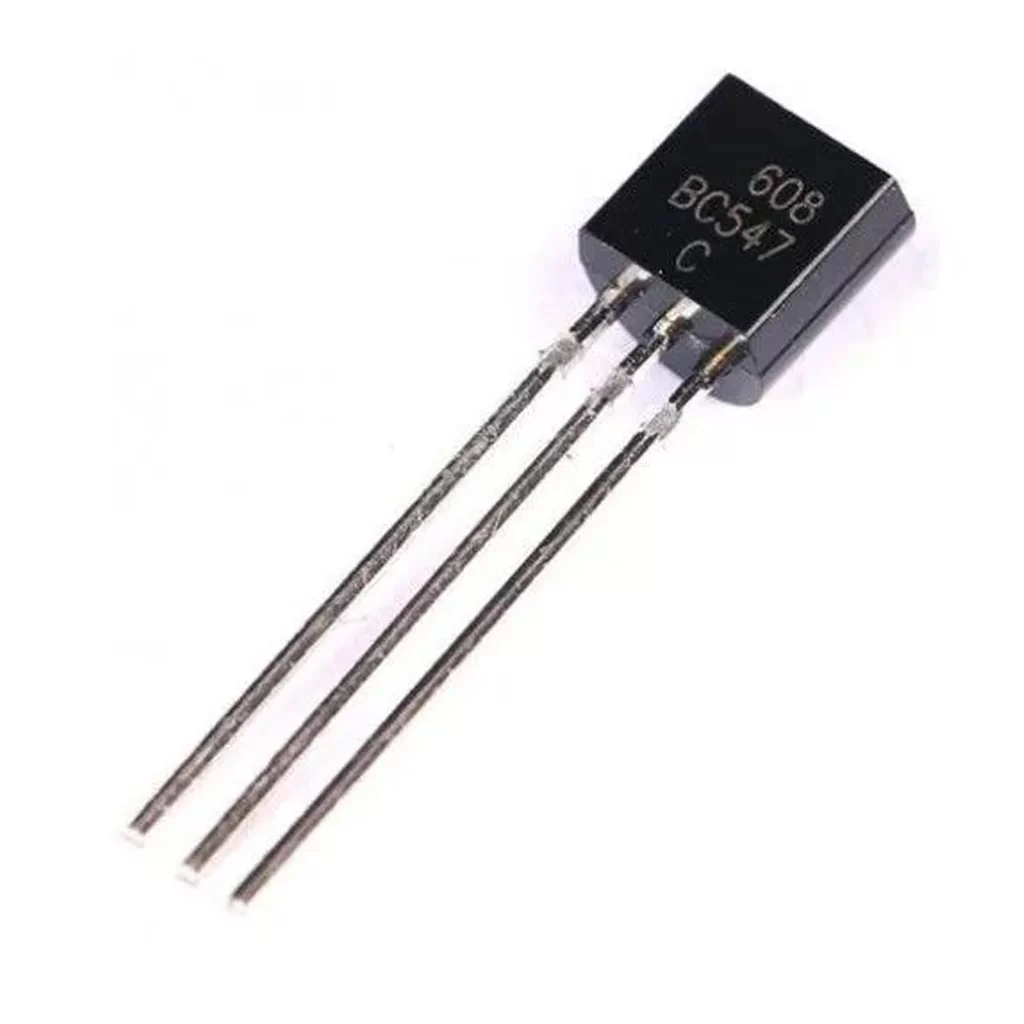

Transistor BC547 NPN

DESCRIPCIÓN:

El BC547 es un Transistor de Unión Bipolar (BJT) de silicio, conocido por su fiabilidad, bajo coste y versatilidad. Ideal para estudiantes, aficionados y profesionales, este componente es la elección perfecta para la amplificación de señales débiles y para operar como un interruptor controlado por microcontroladores (como Arduino). Su encapsulado TO-92 facilita el montaje en protoboards y placas de circuito impreso (PCB).

Este transistor es capaz de disipar hasta 500mW, aun así, puede controlar dispositivos que consuman hasta 100mA o que requieran tensiones de hasta 45VDC, siempre y cuando no se exija el dispositivo hasta o sobre su potencia de disipación máxima.

Su juntura es NPN, con un factor de amplificación (hFE) que varia de acuerdo a la carga a utilizar, variando entre los 110 y los 800.

CARACTERÍSTICAS:

• Encapsulado: TO-92
• Polaridad: NPN
• Configuración: Single
• Máxima Corriente de Colector DC: 100 mA
• Voltaje de Colector-Emisor (VCEO) Máximo: 45 V
• Voltaje de Colector-Base (VCBO): 50 V
• Voltaje de Emisor-Base (VEBO): 6 V
• Voltaje de Saturación Colector-Emisor: 250 mV
• Ganancia de corriente continua (h_FE): 110 a 800
• Disipación de Potencia (Pd): 500 mW
• Producto de Ganancia en Ancho de Banda (fT): 300 MHz
• Rango de Temperatura de Operación: – 65°C a +150°C
